Wie schließen Sie die Lichter an den Anhänger an? Praktische Schaltpläne für 13-polige Anschlüsse für Anhänger und Caravan.
Wir erhalten viele Anfragen von Kunden zur Verkabelung der Beleuchtung von Anhängern und Wohnwagen. Besonders häufig geht es um den richtigen Anschluss eines 13-poligen Steckers, den Unterschied zwischen Jaeger und Multicon West sowie die Frage, welcher Adapter benötigt wird, wenn Auto und Anhänger unterschiedliche Stecksysteme haben.
In diesem Artikel beantworten wir die wichtigsten Fragen und zeigen dir die passenden Anschlusspläne. Hast du keine Lust, die Beleuchtung selbst anzuschließen? Dann zieh eines unserer günstigen Komplettsets für Beleuchtung in Betracht.
Benötigst du neben dem Anschlussplan auch den passenden Stecker, eine Steckdose, ein Spiralkabel, ein Hauptkabel, Adapter oder weiteres Zubehör? In unserer Kategorie findest du alles rund um Kabel und Stecker für Anhänger und Wohnwagen.
Kabel, Stecker und Zubehör ansehenZwei Hersteller, jeder mit seinem eigenen System: Die beiden größten Anbieter von 13-poligen Steckern und Steckdosen sind Multicon und Jaeger. Diese beiden Typen haben unterschiedliche Anschlusspläne. Deshalb ist es wichtig, vor dem Anschließen genau zu prüfen, welches Stecksystem an deinem Auto, Anhänger oder Wohnwagen verwendet wird.
Der größte Vorteil der Multicon West ist, dass neben dem 13-poligen Stecker auch ein 7-poliger Stecker angeschlossen werden kann. Es wird also kein Adapter oder Umrüstungsstecker benötigt. Multicon-Stecker werden hauptsächlich von Wohnwagenherstellern verwendet.
Ist dein Auto mit einem Jaeger-Anschluss und dein Wohnwagen mit einem Multicon-West-Anschluss ausgestattet? Dann empfehlen wir einen passenden Adapter, damit die Beleuchtung korrekt funktioniert.
Seitdem die deutsche Auto- und Caravanindustrie den Jaeger-Anschluss, auch Volta oder DIN genannt, gewählt hat und die meisten anderen Hersteller diesem Beispiel folgen, ist Jaeger der neue Standard in der Branche geworden. Häufig werden bei Anhängern nur die wichtigsten Beleuchtungsfunktionen genutzt, obwohl der Anschluss als 13-poliger Anschluss bezeichnet wird.
Nachstehend findest du den vollständigen Schaltplan des 13-poligen Jaeger-Steckers. Es kommt auch häufig vor, dass nur ein Teil der Pins tatsächlich genutzt wird und zusätzliche Funktionen nicht angeschlossen sind. Der wichtigste Unterschied zum 7-poligen Stecker besteht darin, dass beim 13-poligen Anschluss auch zusätzliche Funktionen wie das Rückfahrlicht möglich sind.

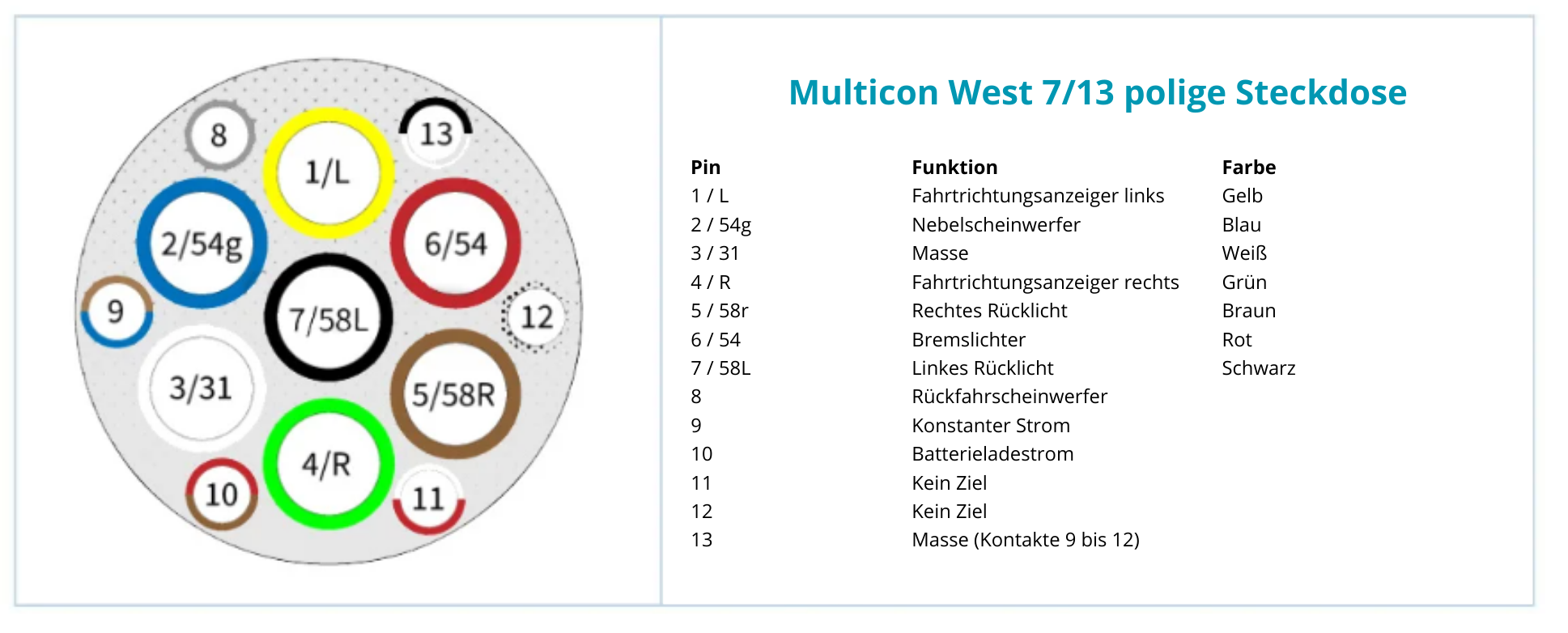

Verwendest du einen Multicon-West-Anschluss? Dann benötigst du den passenden Anschlussplan für dieses System. Achte beim Anschließen besonders auf die richtige Pin-Belegung und die Kabelfarben, damit Blinker, Bremslicht, Schlusslicht, Nebelschlussleuchte und Rückfahrlicht korrekt funktionieren.
Für eine saubere und sichere Montage brauchst du nicht nur den richtigen Anschlussplan, sondern auch passende Stecker, Steckdosen, Kabel, Adapter, Anschlussdosen und Befestigungsmaterial.
Zum kompletten Zubehör für Kabel und SteckerIm folgenden Video erklärt Siedrik, wie du den 13-poligen Stecker mit Hilfe der obigen Schaltpläne anschließt. Außerdem zeigt er die notwendigen Schritte für eine saubere Montage.
Hier ist der vollständige Ablaufplan, der im Video besprochen wird:
Wenn mehrere Leuchten, Kabel oder Stecker beschädigt sind, ist ein komplettes Beleuchtungsset oft die einfachste Lösung. So hast du direkt alle wichtigen Teile passend zusammen.
Komplettes Beleuchtungssortiment ansehenEs kommt häufig vor, dass der Anschluss des Autos nicht mit dem des Anhängers übereinstimmt. Wenn dein Auto 7-polig ist und dein Anhänger 13-polig, empfehlen wir dir, diesen Adapter zu bestellen.
Beachte dabei: Bei dieser Lösung funktionieren nur die 7-poligen Grundfunktionen. Zusätzliche Funktionen der 13-poligen Verbindung, wie zum Beispiel das Rückfahrlicht, werden dann nicht übertragen. Möchtest du alle Funktionen nutzen, sollte auch das Zugfahrzeug mit einem passenden 13-poligen Anschluss ausgestattet sein.
Für den Anschluss eines 13-poligen Steckers können je nach Situation verschiedene Teile nötig sein: ein neuer Stecker, eine Steckdose, ein Adapter, ein Spiralkabel, ein Hauptkabel, eine Abzweigdose oder Befestigungsmaterial. Prüfe vor der Montage immer, ob dein Kabel noch intakt ist und ob alle Kontakte sauber und korrosionsfrei sind.
Alles für Kabel und Stecker kaufenEin 7-poliger Stecker überträgt die wichtigsten Grundfunktionen der Anhängerbeleuchtung. Ein 13-poliger Stecker bietet zusätzliche Anschlüsse, zum Beispiel für Rückfahrlicht, Dauerplus oder weitere elektrische Funktionen bei Wohnwagen.
Ja, das ist mit einem passenden Adapter möglich. Dabei werden jedoch nur die 7-poligen Grundfunktionen übertragen. Zusätzliche Funktionen des 13-poligen Steckers funktionieren mit dieser Lösung nicht.
Jaeger und Multicon West sind zwei verschiedene 13-polige Stecksysteme mit unterschiedlicher Bauweise und Anschlussbelegung. Jaeger ist heute bei vielen Autos und Anhängern der gängige Standard, während Multicon West häufig bei Wohnwagen vorkommt.
Ja, die Kabelfarben helfen bei der Orientierung. Entscheidend ist aber immer die richtige Pin-Belegung gemäß Anschlussplan. Prüfe deshalb vor dem Festschrauben jedes Kabel sorgfältig.
Du brauchst mindestens einen passenden 13-poligen Stecker, ein geeignetes Hauptkabel, eine Abisolierzange, einen Schraubenzieher und einen Kabelschneider. Je nach Zustand des Anhängers können außerdem Steckdosen, Adapter, Abzweigdosen oder Befestigungsmaterial sinnvoll sein.
