Schaltplan 7-poliger Stecker

September 27 2024, Von Ruben
2 min Lesezeit

Wie schließen Sie die Lichter an den Anhänger an? Praktische Schaltpläne für 7- polige Anschlüsse für Anhänger und Caravan.

Ein 7-poliger Anhängerstecker stellt sicher, dass die Beleuchtung und Signale deines Anhängers, Trailers oder Wohnwagens korrekt funktionieren. In diesem Schritt-für-Schritt-Plan erklären wir, wie du den Stecker anschließt, inklusive der Farbcodierung. Möchtest du nicht alles selbst anschließen? Es gibt auch komplette Plug-and-Play-Sets, die einfach zu montieren sind. So kannst du problemlos loslegen und dafür sorgen, dass dein Anhänger einsatzbereit ist.

Belegungsplan 7-poliger Anhängerstecker

Nachfolgend findest du ein schematisches Diagramm für einen 7-poligen Stecker für deinen Anhänger. Folge diesen Farbkombinationen und überprüfe die Positionen der Farben auf dem Stecker, um sicherzustellen, dass die Beleuchtung deines Anhängers, Trailers oder Wohnwagens korrekt funktioniert.

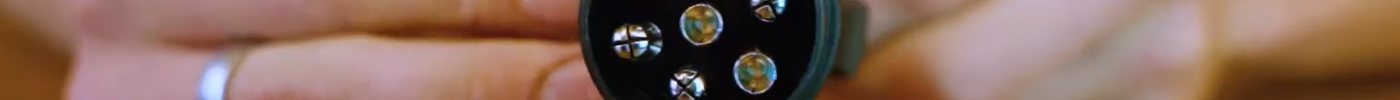

Video: Wie schließt man einen 7-poligen Stecker an?

Im folgenden Video erklärt Siedrik, wie du den 7-poligen Stecker mit Hilfe der obigen belegungsplan anschließt. Er zeigt auch, welche Schritte durchgeführt werden müssen.

Hier ist der vollständige Schritt-für-Schritt-Plan, der im Video besprochen wird:

Vorbereitung: Besorge die benötigten Teile: einen 7-poligen Stecker, das Hauptkabel, eine Abisolierzange, einen Schraubenzieher und einen Kabelschneider. Isoliere das Hauptkabel etwa 7-10 cm ab, um die einzelnen Drähte freizulegen.
Öffne den Stecker: Schraube den Stecker auf und entferne das Gehäuse. Schraube auch die kleinen Schrauben im Stecker los, um die Drähte später anschließen zu können.
Abisolieren der Kabel: Isoliere die Enden der einzelnen Drähte etwa 5-6 mm ab.
Vorbereitung des Steckers: Schiebe das Gehäuse und den Gummiring über das Kabel, bevor du mit dem Anschließen beginnst.
Anschließen der Drähte: Schließe die Drähte entsprechend der Farbcodierung im Anschlussschema an.
Fixiere die Drähte: Ziehe die Drähte vorsichtig, um sicherzustellen, dass sie fest sitzen. Sie sollten gut befestigt sein, um ein Lösen zu verhindern.
Verschließe den Stecker: Setze das Innenleben des Steckers zurück ins Gehäuse und befestige den Gummiring. Ziehe alles fest an, einschließlich der Dichtung, um das Eindringen von Wasser zu verhindern.
Endkontrolle: Überprüfe alle Funktionen (Beleuchtung, Blinker usw.), um sicherzustellen, dass alles korrekt angeschlossen ist.

Vollständiges Beleuchtungssortiment ansehen

Kann man einen 13-poligen Stecker in eine 7-polige Steckdose stecken?

Auch das kommt häufig vor. Um einen 13-poligen Autoanschluss in einen 7-poligen umzuwandeln, kannst du diesen Adapter verwenden. Beachte jedoch, dass bei dieser Lösung nur die Funktionen des 7-poligen Steckers funktionieren und nicht die zusätzlichen Funktionen der 13-poligen Verbindung.
