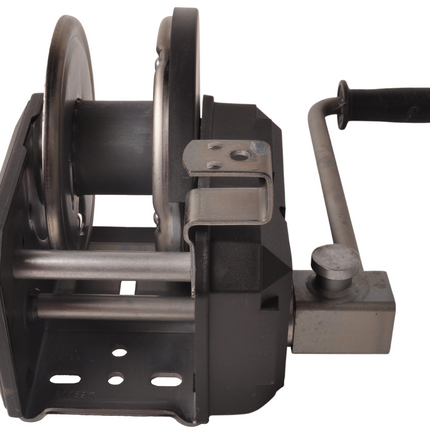

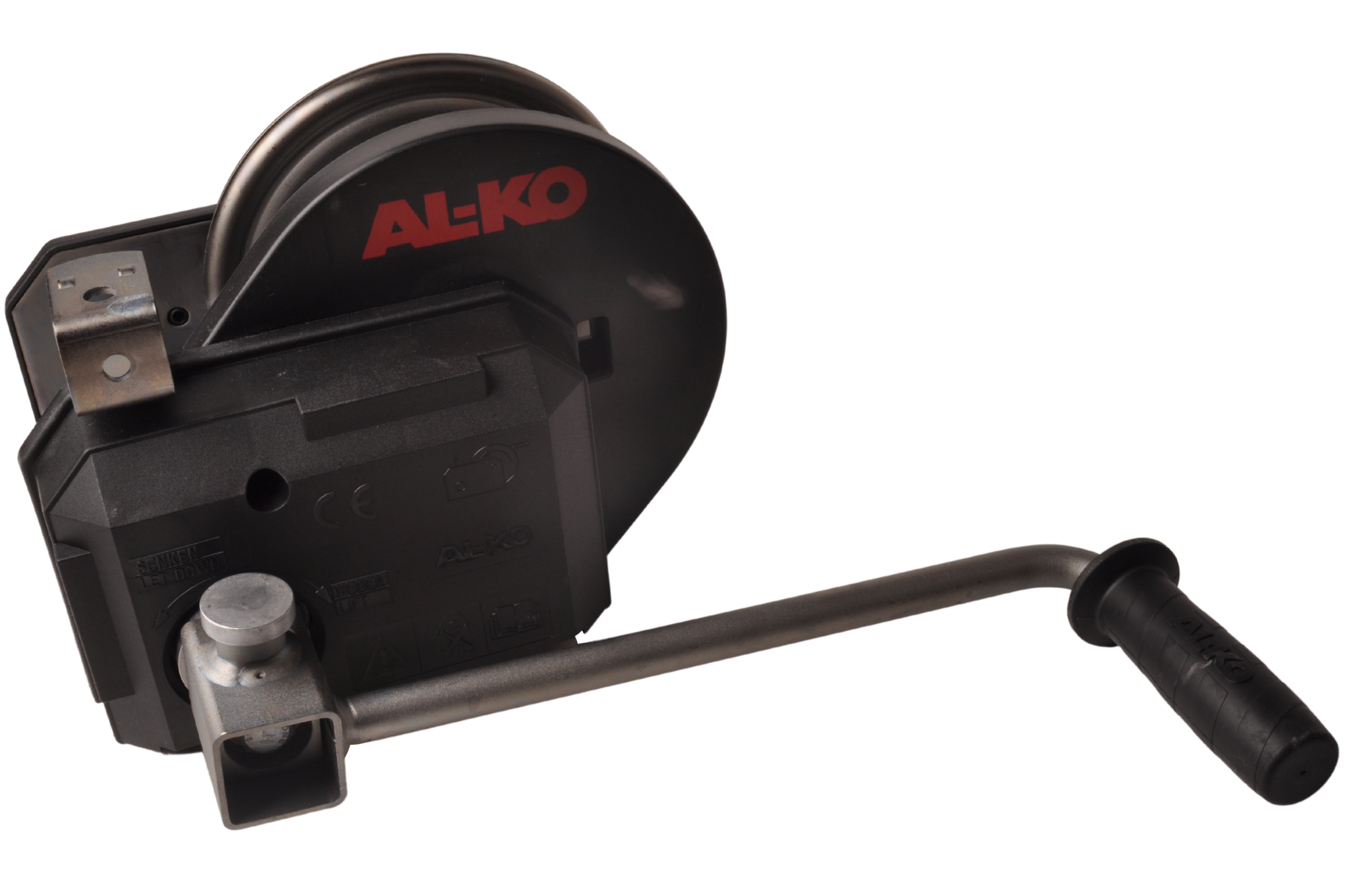

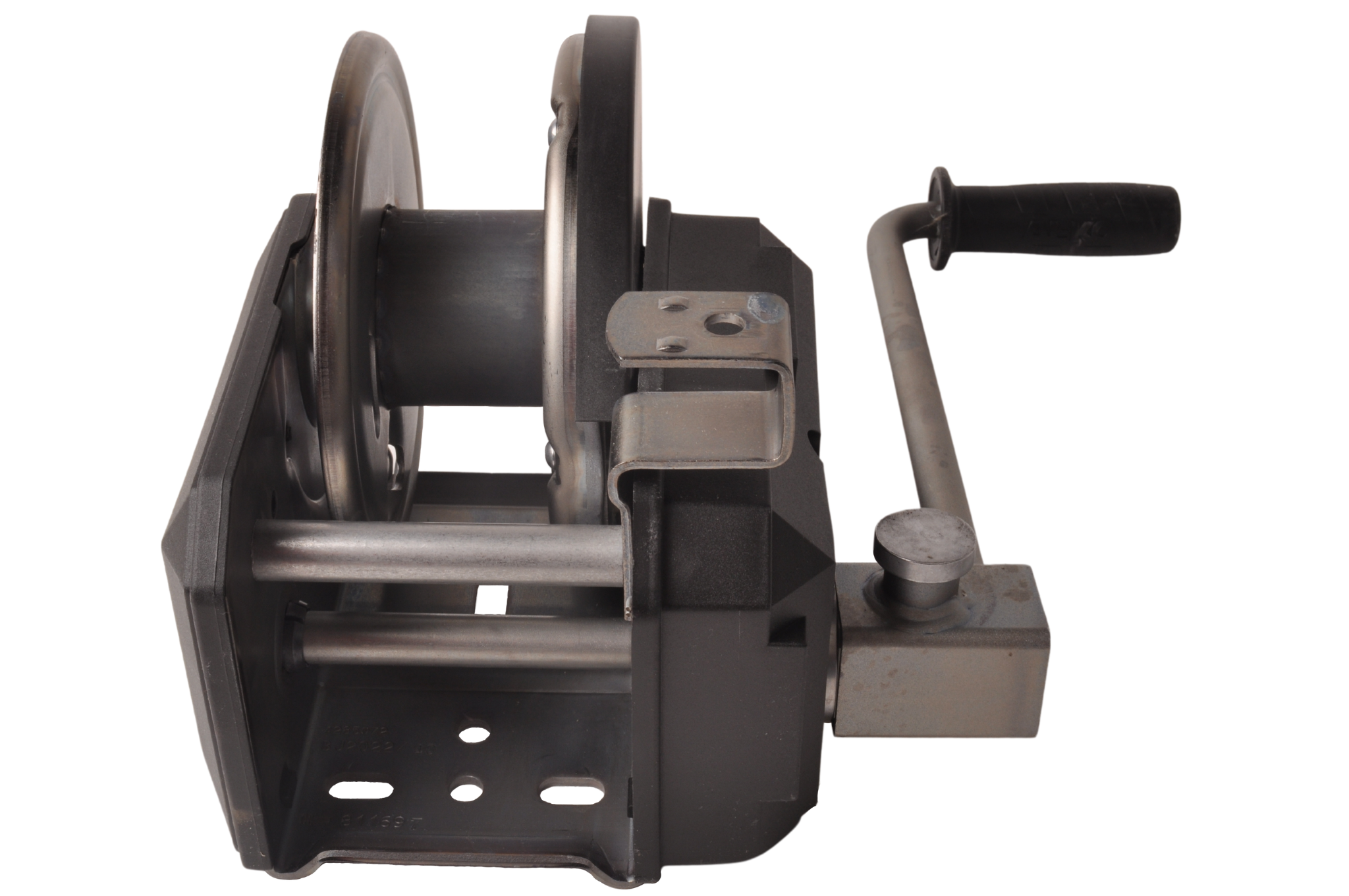

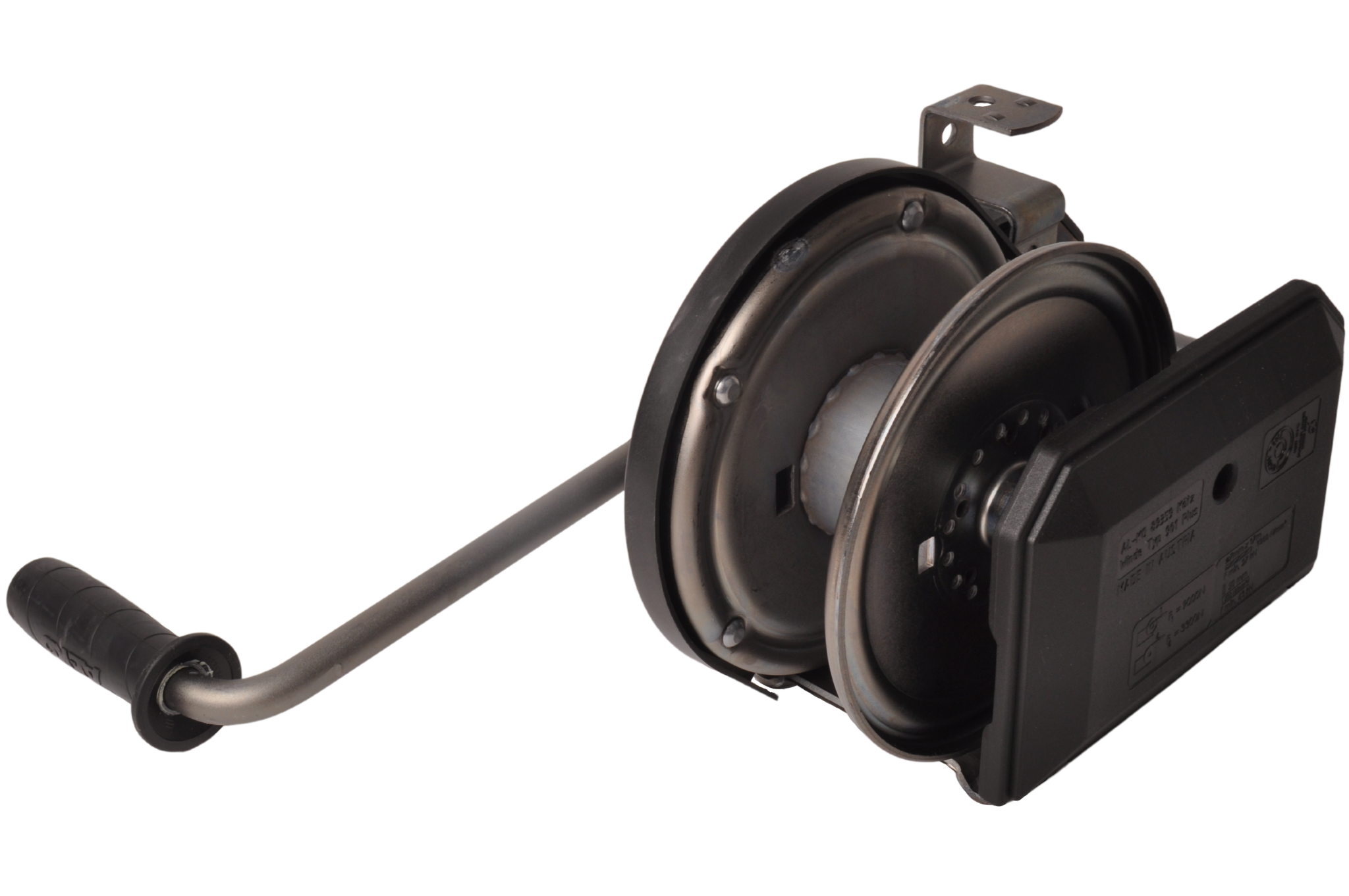

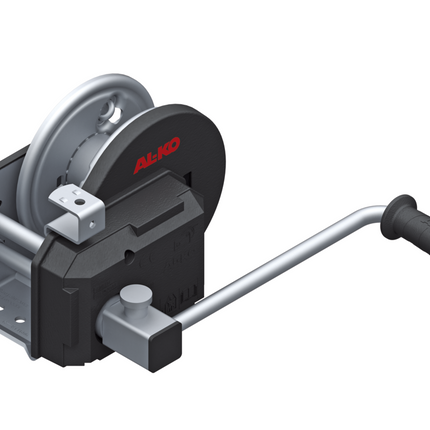

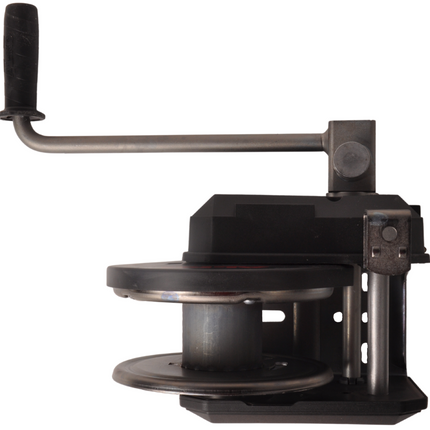

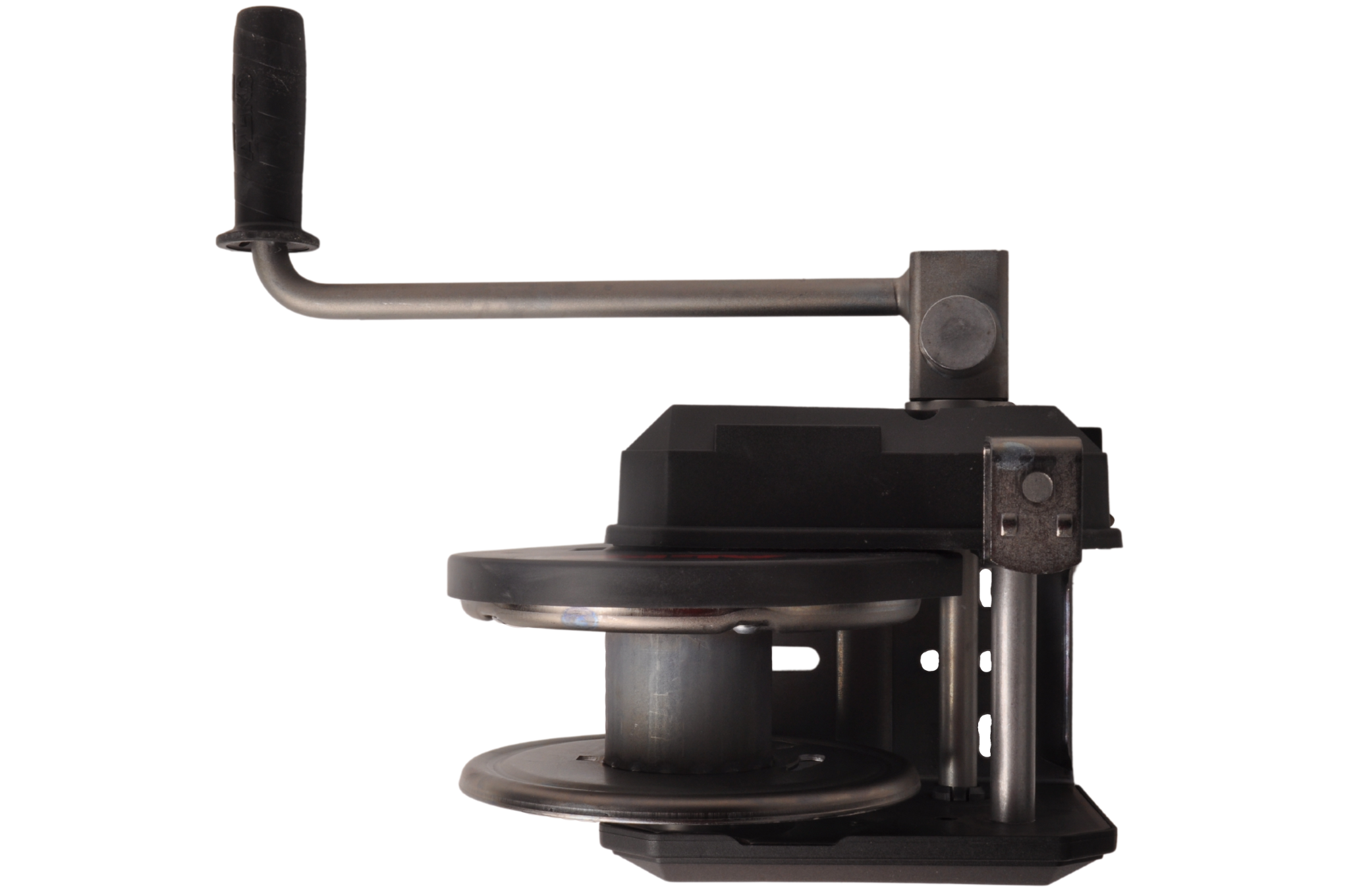

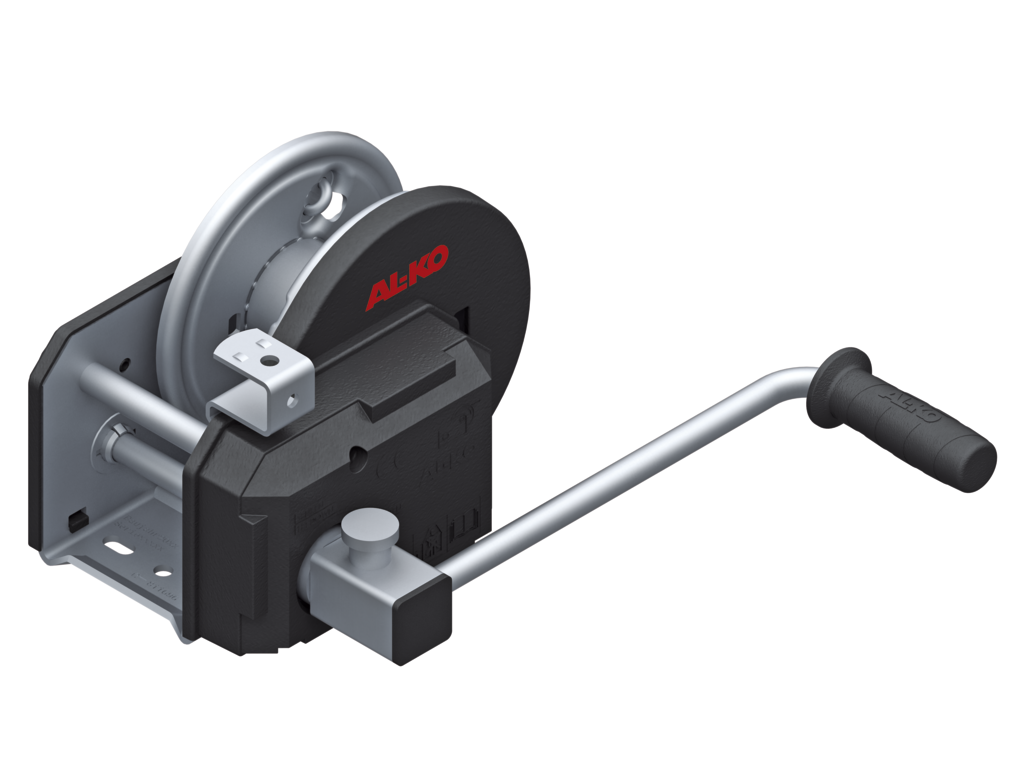

Gebremste AL-KO Handwinde mit einer maximalen Zugkraft von 900 kg. Diese AL-KO Handwinde ist von hoher Qualität und einfach in der Handhabung. Bei Verwendung eines Windenbands hat diese Winde eine Kapazität von 10 Metern. Bei Verwendung eines Kabels hat diese Winde sogar eine Kapazität von 20 Metern.
Bedienung der Winde:
-
Heben: Die Handkurbel im Uhrzeigersinn drehen
-
Halten: Die Handkurbel in beliebiger Position loslassen (automatische Lastdruckbremse)
-
Absenken: Die Handkurbel gegen den Uhrzeigersinn drehen
Bedienung der Abrollautomatik:
- Die Handkurbel eine Umdrehung gegen den Uhrzeigersinn drehen, dadurch wird die Lastdruckbremse deaktiviert
- Das Schlossgehäuse nach oben ziehen
- Die Schlaufe entfernen
- Das Band oder Kabel kann nun entfernt werden
Marke: AL-KO
Modell: 901 Plus
Typ: gebremst
Gehäuse: Kunststoff/Stahl (mit hochwertiger Zink-Nickel-Beschichtung, ca. 400 Salzsprühtest)
Handkraft: 190N
Mindestlast: 25 kg
Übertragung: 8,75:1
Hub pro Pendelumdrehung: 25 > 55 mm
Trommeldurchmesser: 193 mm
Trommelbreite: 57 mm
Trommelkapazität Kabel (7 mm): 20 Meter
Trommelkapazität des Schleppförderbandes: 10 Meter
Zusätzliche Merkmale:
Hochwertige Zink-Nickel-Beschichtung (400 Stunden Salzsprühnebeltest)
Hohe Lebensdauer
Automatische Lastdruckbremse
Seiltrommel mit Gleitlagern
Kunststoffbeschichtung des Zahnrades
Automatisches Abwickeln

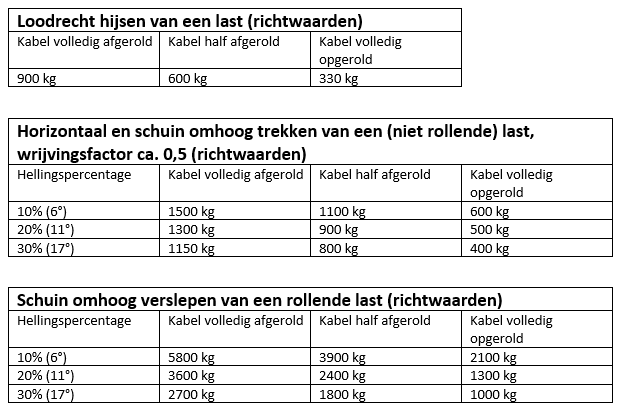

Technische Daten
Senkrechtes Heben einer Last (Richtwerte)
Kabel vollständig abgewickelt |
Kabel halb abgewickelt |
Kabel vollständig aufgewickelt |
900 kg |
600 kg |
330 kg |
Horizontales und schräges Ziehen einer (nicht rollenden) Last, Reibungsfaktor ca. 0,5 (Richtwerte)
Steigungsprozentsatz |
Kabel vollständig abgewickelt |
Kabel halb abgewickelt |
Kabel vollständig aufgewickelt |
10 % (6°) |
1500 kg |
1100 kg |
600 kg |
20 % (11°) |
1300 kg |
900 kg |
500 kg |
30 % (17°) |
1150 kg |
800 kg |
400 kg |
Schräges Ziehen einer rollenden Last (Richtwerte)
Steigungsprozentsatz |
Kabel vollständig abgewickelt |
Kabel halb abgewickelt |
Kabel vollständig aufgewickelt |
10 % (6°) |
5800 kg |
3900 kg |
2100 kg |
20 % (11°) |
3600 kg |
2400 kg |
1300 kg |
30 % (17°) |
2700 kg |
1800 kg |
1000 kg |

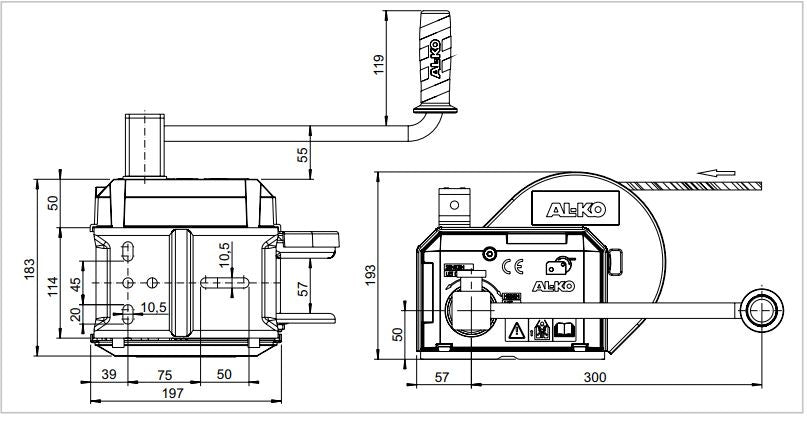

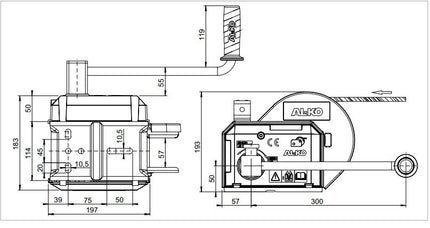

Technische Zeichnung
