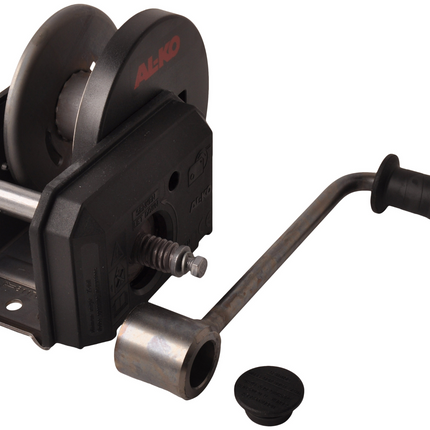

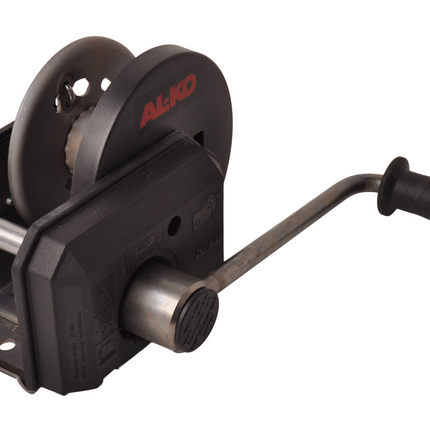

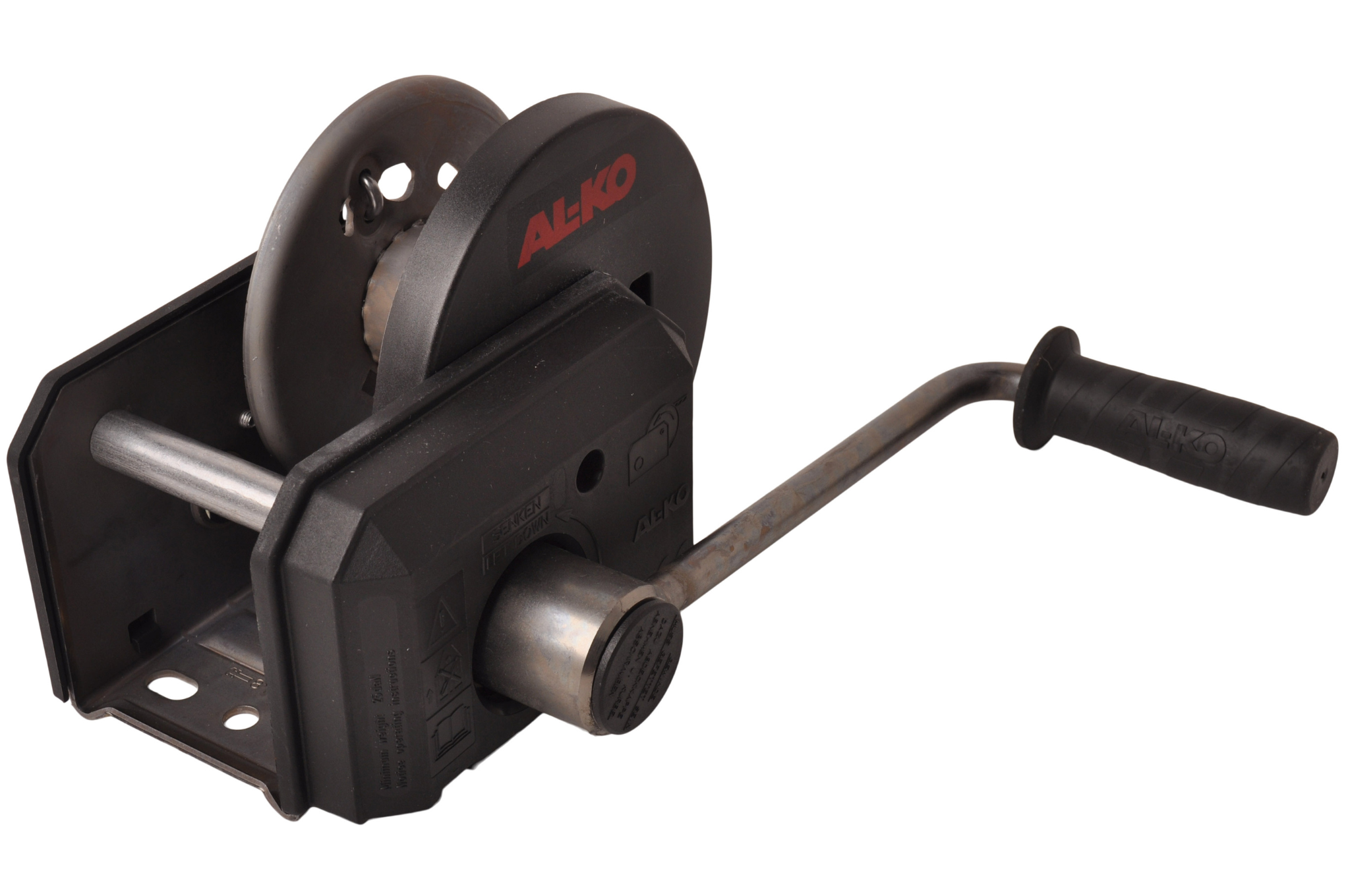

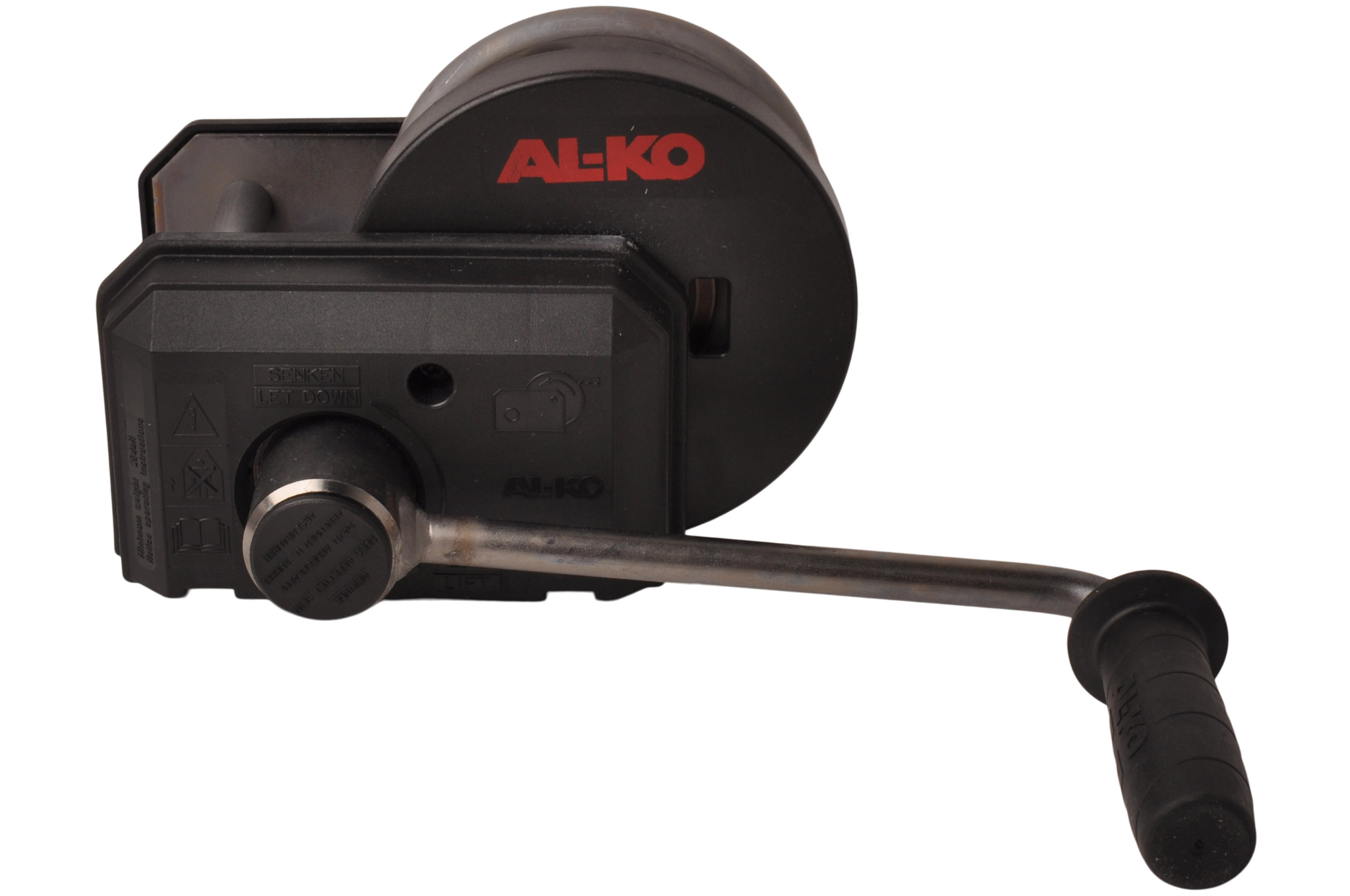

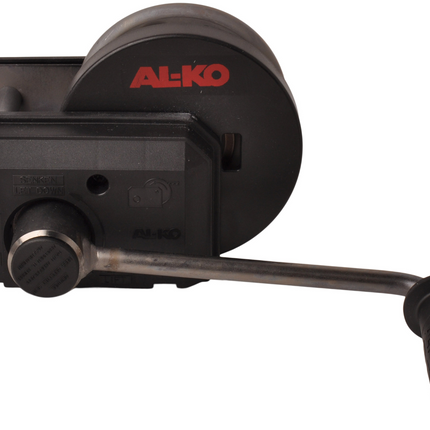

Seilwinde gebremst 500 kg Übersetzung 4:1

Gebremste AL-KO Handwinde mit einer maximalen Zugkraft von 500 kg, wenn das Kabel vollständig abgerollt ist. Wenn das Kabel vollständig aufgerollt ist, beträgt die maximale Zugkraft 170 kg. Diese Handwinde ist von hoher Qualität und für den professionellen Einsatz geeignet.

Bedienung der Winde:

• Heben: Die Handkurbel im Uhrzeigersinn drehen
• Halten: Die Handkurbel in beliebiger Position loslassen (automatische Lastdruckbremse)
• Absenken: Die Handkurbel gegen den Uhrzeigersinn drehen

Bedienung der Abrollautomatik:

• Die Handkurbel eine Umdrehung gegen den Uhrzeigersinn drehen, dadurch wird die Lastdruckbremse deaktiviert
• Das Schlossgehäuse nach oben ziehen
• Die Schlaufe entfernen
• Das Band oder Kabel kann nun entfernt werden

Marke: AL-KO

Modell: 501 Plus

Übertragung: 4:1

Mindestlast: 25 kg

Handkraft: 200N

Trommeldurchmesser: 164 mm

Trommelbreite: 47 mm

Trommelkapazität Stahlkabel: 20 Meter (bei 5 mm)

Trommelkapazität des Schleppförderbandes: 7 Meter

Hub pro Pendelumdrehung: 45 -100 mm

Zusätzliche Merkmale:

Hochwertige Zink-Nickel-Beschichtung (400 Stunden Salzsprühtest)
Lange Lebensdauer
Automatische Lastdruckbremse
Seiltrommel mit Gleitlagern
Kunststoffbeschichtung des Zahnrades

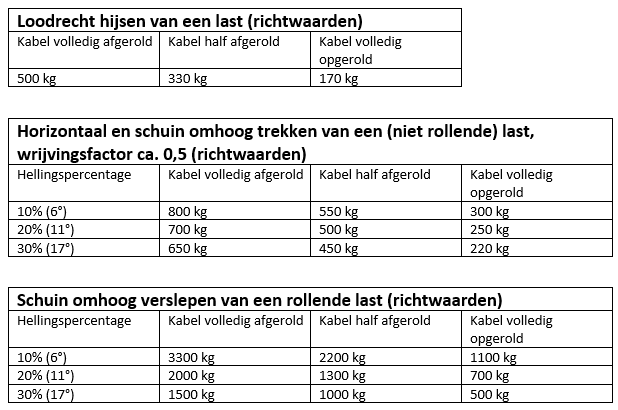

Technische Daten

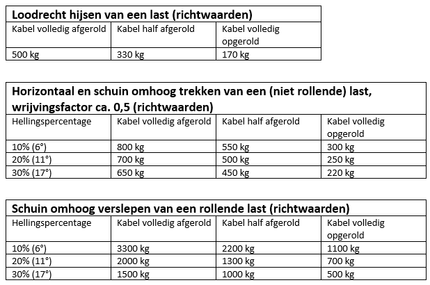

Senkrechtes Heben einer Last (Richtwerte)

Horizontales und schräges Ziehen einer (nicht rollenden) Last, Reibungsfaktor ca. 0,5 (Richtwerte)

Schräges Ziehen einer rollenden Last (Richtwerte)

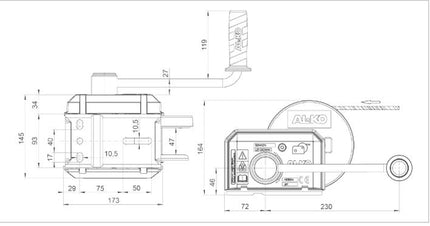

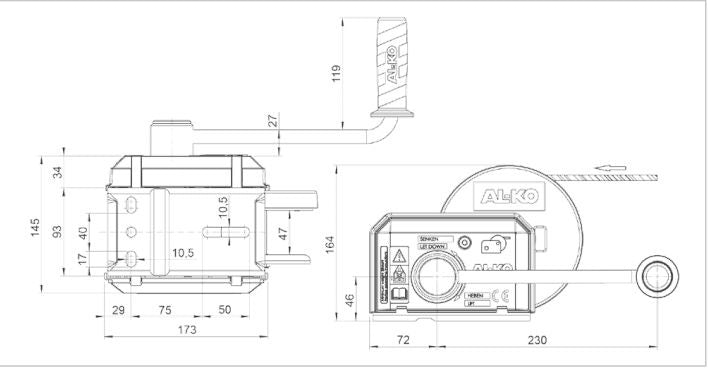

Technische Zeichnung
